Reverse Engineering คือ การถอดแบบย้อนกลับจากชิ้นงานจริงให้เป็นไฟล์ CAD ที่มีขนาดกำกับทุกจุด แล้วใช้ไฟล์นั้นผลิตชิ้นใหม่แทนของเดิม งานที่เข้ามาหาเราบ่อยที่สุดคืออะไหล่เลิกผลิต เครื่องยังดีทั้งเครื่อง แต่ขาดพลาสติกชิ้นเดียวที่ไม่มีใครขายแล้ว
คำตอบสั้นๆ คือส่วนใหญ่ทำใหม่ได้ ถ้ายังมีชิ้นเดิมอยู่ในมือ ต่อให้แตกเป็นหลายท่อน แต่ก็มีบางงานที่เราจะบอกตรงๆ ว่าไม่ควรทำ
| คำตอบเร็ว | สรุปสั้น |
|---|---|
| ทำได้ | เกือบทุกชิ้นที่ยังมีของเดิม แตกแล้วก็ได้ ขอเศษให้ครบ |
| ต้องเตรียม | ชิ้นเดิม ชิ้นที่มันประกบด้วย และสภาพการใช้งาน |
| ไม่ควรทำ | ชิ้นที่พังแล้วมีคนเจ็บ เช่น ชิ้นในระบบเบรก |
Reverse Engineering คืออะไร ต่างจากสแกนแล้วพิมพ์ซ้ำตรงไหน
ในความหมายกว้าง วิศวกรรมย้อนกลับ คือการศึกษาของที่มีอยู่แล้วว่าถูกออกแบบมาอย่างไร แต่ในงานผลิตชิ้นส่วน ความหมายแคบลงเหลือเรื่องเดียว คือถอดรูปทรงและขนาดจากของจริง แล้วเขียนแบบใหม่เป็นไฟล์ CAD
ไฟล์จากเครื่องสแกนเป็นไฟล์ผิว (mesh) รู้ว่าผิวอยู่ตรงไหน แต่ไม่รู้ว่าวงไหนคือรูสกรู จะขยายรูหรือเพิ่มความหนาจึงแทบแก้ไม่ได้ ส่วนไฟล์ CAD ทุกเส้นมีตัวเลขกำกับ เปลี่ยนรูจาก 4 เป็น 5 มม. ก็แก้ตัวเลขตัวเดียว ใครอยากรู้เชิงเทคนิคอ่านคู่มือ Reverse Engineering ของ Formlabsประกอบได้
หัวใจของงานคือ “เจตนาของแบบ” ไม่ใช่ความเหมือนเป๊ะ
อะไหล่ที่ใช้มาหลายปีไม่ได้หน้าตาเหมือนวันออกจากโรงงานแล้ว ลอกทุกมิลลิเมตรก็เท่ากับลอกความเสียหายตามไปด้วย ช่างต้องอ่านให้ออกว่าคนออกแบบคนแรกตั้งใจไว้อย่างไร
- รูที่สึก: สมมติวัดได้ 4.2 มม. แต่ของเดิมน่าจะตั้งใจ 4 มม. ให้พอดีสกรูมาตรฐาน ไฟล์ใหม่ต้องกลับไปที่ 4 มม.
- ขอบที่บิดเพราะความร้อน: ดัดกลับเป็นระนาบตรงในไฟล์ ไม่ลอกความโค้งที่เกิดทีหลัง
- ส่วนที่แตกหาย: ชิ้นสมมาตรใช้อีกฝั่งเป็นแบบ ถ้าไม่สมมาตรต้องดูจากชิ้นที่มันประกบด้วย
อะไหล่เลิกผลิตแบบไหนทำใหม่คุ้ม แบบไหนไม่แนะนำ
| กลุ่มงาน | ตัวอย่าง | สิ่งที่ต้องรู้ |
|---|---|---|
| ทำใหม่คุ้ม | ฝาครอบ ปุ่มกด ขาล็อก คลิปยึด ชิ้นตกแต่งรถรุ่นเก่า | รับแรงน้อย ถอดแบบแล้วพิมพ์ 3D ได้เลย |
| ทำได้ แต่ต้องทดสอบ | เฟือง บูช ชิ้นสวมอัด ชิ้นที่โดนความร้อนหรือน้ำมัน | เลือกวัสดุตามงาน แล้วลองใส่ชิ้นทดลองก่อนผลิต |
| ไม่แนะนำ | ชิ้นในระบบเบรก ระบบบังคับเลี้ยว ชิ้นรับแรงดันแก๊ส | ควรใช้อะไหล่ที่ผ่านการรับรอง |
อีกสองกรณีที่ควรคิดก่อน คือชิ้นที่ยังมีของทดแทนขายในราคาไม่แพง ถอดแบบใหม่อาจแพงกว่าไปซื้อ และถ้าตั้งใจผลิตออกขาย โดยเฉพาะชิ้นที่มีโลโก้แบรนด์หรืออาจติดสิทธิบัตร ควรตรวจเรื่องสิทธิ์ให้ชัดก่อน
ข้อมูล 5 อย่างที่ควรเตรียมก่อนส่งอะไหล่มาถอดแบบ
- ชิ้นเดิมทุกท่อน — เศษเล็กๆ บางทีคือชิ้นเดียวที่บอกขนาดของส่วนที่หายไป
- ชิ้นที่มันประกบด้วย — ถ้าถอดมาไม่ได้ ถ่ายรูปจุดยึดและวัดระยะรูไว้
- สภาพการใช้งาน — รับน้ำหนักไหม อยู่ในรถกลางแดดหรือใกล้มอเตอร์ไหม โดนน้ำมันหรือเปล่า
- ขนาดที่ห้ามพลาด — เช่น ระยะระหว่างรูสกรู หรือขอบที่ต้องสวมพอดี
- จำนวนที่ต้องการ — ชิ้นเดียวกับห้าสิบชิ้นใช้วิธีผลิตคนละแบบ
จากหน้างาน เจอบ่อยมากคือลูกค้าส่งมาเฉพาะชิ้นงานที่ต้องการถอดแบบ แต่ไม่มีภาพตอนประกอบหรือข้อมูลการใช้งานจริง ทำให้บางจุดเราไม่สามารถรู้ได้จากตัวอะไหล่อย่างเดียวว่าต้องเผื่อระยะหรือประกอบกับชิ้นส่วนอื่นอย่างไร ถ้ามีรูปหน้างาน รูปตอนประกอบ และข้อมูลการใช้งานมาตั้งแต่แรก งานจะจบเร็วกว่าและช่วยลดการแก้แบบได้มากครับ
ลำดับงานจริง จากชิ้นจริงสู่ไฟล์ CAD และอะไหล่ที่ใส่ได้
- ประเมินจากรูป — ส่งรูปหลายมุมพร้อมบอกหน้าที่ของชิ้นนั้น ช่างจะบอกได้ว่าควรสแกนหรือวัดมือ และคุ้มทำไหม
- เก็บรูปทรงและขนาด — ชิ้นผิวโค้งใช้เครื่องสแกน ชิ้นทรงเหลี่ยมวัดมือเร็วกว่า งานส่วนใหญ่ใช้คู่กัน รายละเอียดดูที่หน้าบริการสแกน 3D ชิ้นงานจริง
- ขึ้นไฟล์ CAD ตามเจตนาของแบบ — แก้ส่วนที่สึก เติมส่วนที่หาย และเสริมจุดที่หักบ่อยได้ในขั้นนี้ งานส่วนนี้เป็นของทีมออกแบบและขึ้นไฟล์ 3Dของเรา
- พิมพ์ชิ้นทดลองแล้วลองประกอบ — บอกว่าต้องเผื่อระยะสวมตรงไหน ถูกกว่าผลิตจริงแล้วใส่ไม่ได้เสมอ
- ผลิตจริง — ด้วยวัสดุและวิธีที่เหมาะกับงาน
ตัวอย่างงานจริงจากโรงงาน TKK3D

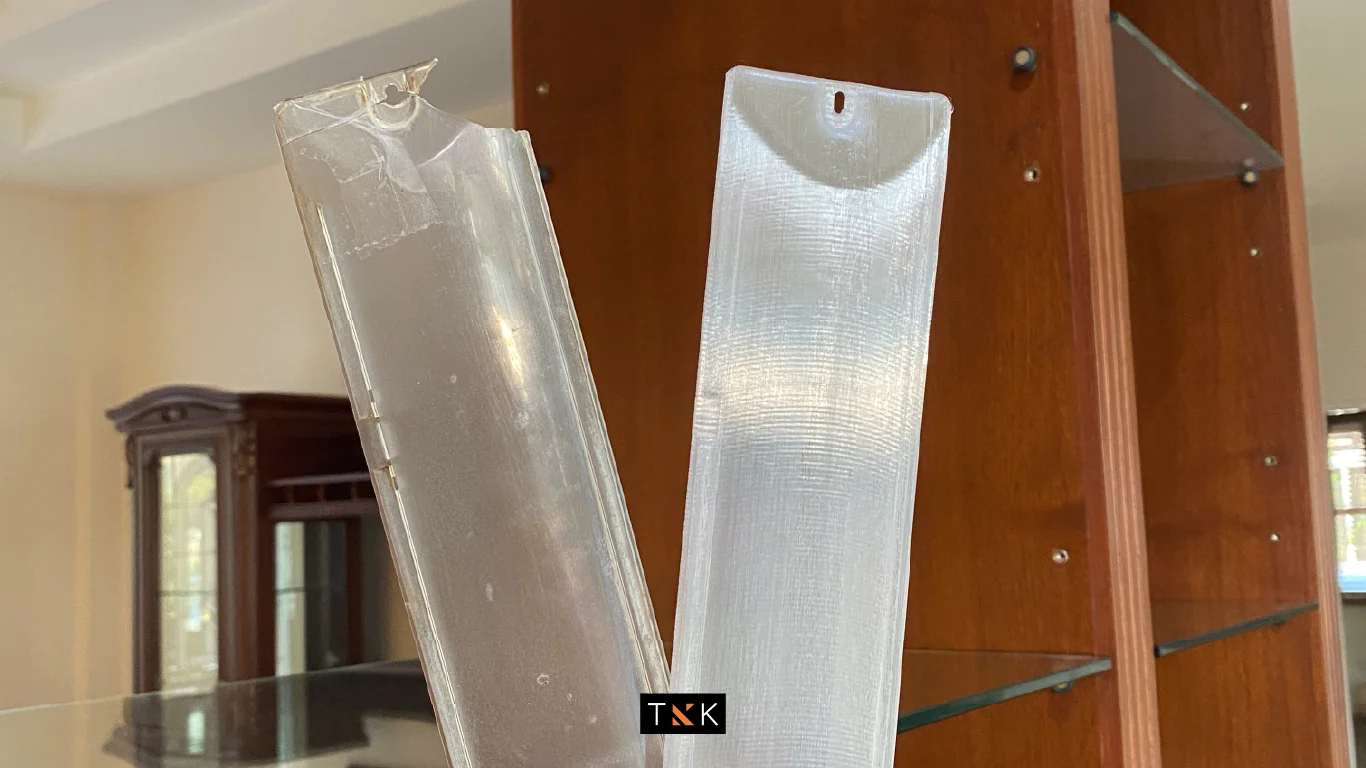

งานนี้คือฝาครอบกรองแสงของเครื่องดูดควัน ที่ชิ้นเดิมแตกหักและไม่มีอะไหล่ผลิตแล้ว แม้แต่ผู้ผลิตเดิมก็ไม่รับซ่อมเนื่องจากเป็นรุ่นเก่า เราจึงนำชิ้นงานเดิมมา 3D Scan และทำ Reverse Engineering เพื่อสร้างไฟล์ CAD ขึ้นใหม่ พร้อมแก้ส่วนที่แตกให้กลับมาสมบูรณ์ จากนั้นผลิตชิ้นงานใหม่ด้วย PETG ใส ทดลองประกอบและปรับแก้แบบ 1 ครั้ง จนสามารถนำกลับไปสวมกับเครื่องเดิมได้พอดี
เลือกวัสดุและวิธีผลิตอะไหล่ทดแทนให้ทนพอกับงานจริง
อะไหล่พลาสติกของเดิมส่วนใหญ่มาจากการฉีดพลาสติก เนื้อแน่นใกล้เคียงกันทุกทิศ ส่วนงานพิมพ์ 3D ขึ้นรูปทีละชั้น รอยต่อระหว่างชั้นรับแรงดึงได้น้อยกว่า ช่างจึงต้องวางทิศการพิมพ์ให้แรงไม่ดึงตามแนวนั้น
งานอะไหล่แต่ละชิ้น เราจะเลือกวัสดุให้เหมาะกับการใช้งานจริง เช่น งานทั่วไปที่ต้องการความเหนียวและทนต่อการใช้งาน เราอาจเลือกใช้ PETG แต่ถ้างานต้องเจอความร้อนหรือต้องการความแข็งแรงมากขึ้น ก็สามารถเลือกใช้ ABS ได้ โดยเราจะดูจากสภาพการใช้งานของชิ้นส่วนนั้นเป็นหลัก เพื่อให้อะไหล่ที่ผลิตขึ้นใหม่ไม่ได้แค่ “ใส่ได้” แต่ต้องเหมาะกับการนำกลับไปใช้งานจริงด้วย
ข้อดีของการมีไฟล์ CAD คือไม่ผูกกับวิธีผลิตเดียว วันนี้พิมพ์ 3D ใช้ก่อน วันหน้าอยากได้เป็นโลหะก็เอาไฟล์เดิมไปกลึงต่อได้ ถ้างานของคุณจบที่การพิมพ์ ส่งไฟล์ต่อเข้าบริการพิมพ์ 3D ครบวงจรของเราได้ในที่เดียว
คำถามที่เจอบ่อยเรื่องทำอะไหล่เลิกผลิต
ทำใหม่แล้วจะทนเท่าของเดิมไหม
ชิ้นที่ไม่รับแรงมักใช้ได้ไม่ต่างจากเดิม ชิ้นที่รับแรงต้องออกแบบชดเชยแล้วทดสอบก่อน และนี่คือจังหวะที่ทำให้ดีกว่าเดิมได้ เช่น เสริมเนื้อตรงที่หักบ่อย ขอแค่ทุกจุดยังสวมเข้ากับเครื่องได้พอดี
ใช้เวลากี่วัน
งานสแกนทั่วไป 1–2 วันทำการ ถ้ามี Reverse Engineering บวกอีกราว 2–4 วัน แล้วบวกเวลาพิมพ์ชิ้นทดลองตามจำนวนรอบที่ต้องแก้
ได้ไฟล์ CAD ไปเก็บไว้ไหม
งานที่ทำ Reverse Engineering จะได้ไฟล์ที่เปิดแก้ต่อได้ บอกล่วงหน้าว่าใช้โปรแกรมอะไร จะได้ส่งให้ตรงรูปแบบ เก็บไว้ให้ดี เพราะนี่คือแบบของอะไหล่ที่ไม่มีที่อื่นแล้ว
สรุป: Reverse Engineering คือทางที่ทำให้อะไหล่เลิกผลิตกลับมาอีกครั้ง
ถ้ายังมีชิ้นเดิมอยู่ในมือ อะไหล่เลิกผลิตส่วนใหญ่ทำใหม่ได้ สิ่งที่ทำให้งานสำเร็จคือการอ่านเจตนาของแบบให้ออก เลือกวัสดุให้ตรงงาน และลองประกอบชิ้นทดลองก่อนผลิตจริง
ถ่ายรูปชิ้นงานหลายมุม บอกว่ามันทำหน้าที่อะไร แล้วส่งมาปรึกษาบริการ Reverse Engineering ของ TKK3Dได้เลย เราจะบอกตรงๆ ว่าชิ้นนี้ควรทำใหม่ไหม และผลิตแบบไหนคุ้มที่สุด
